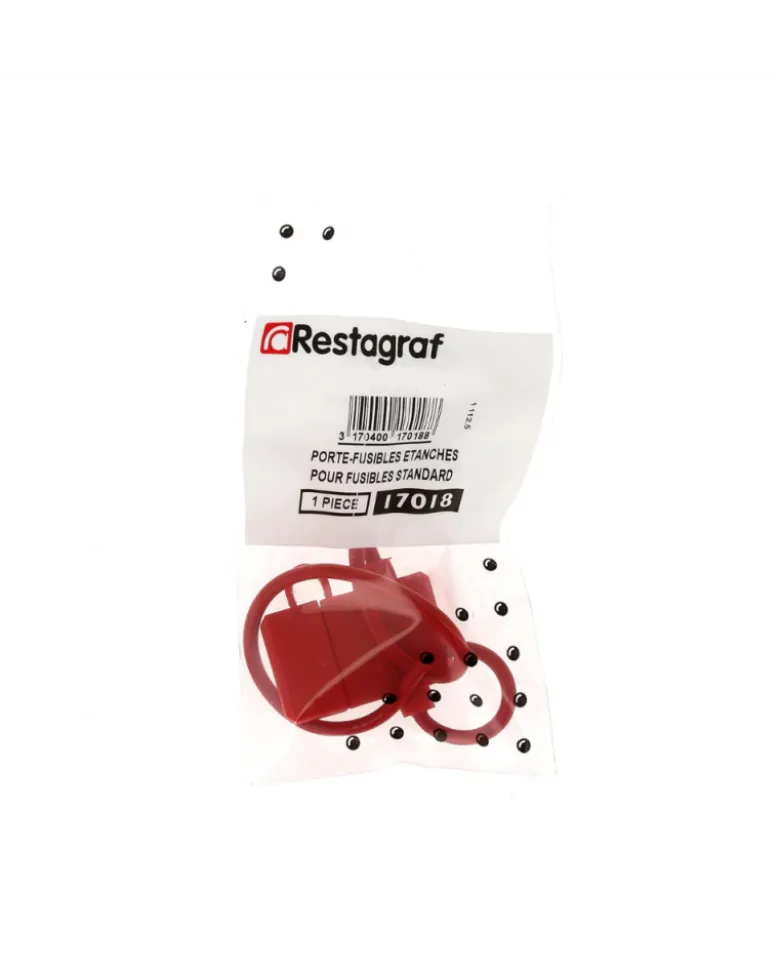

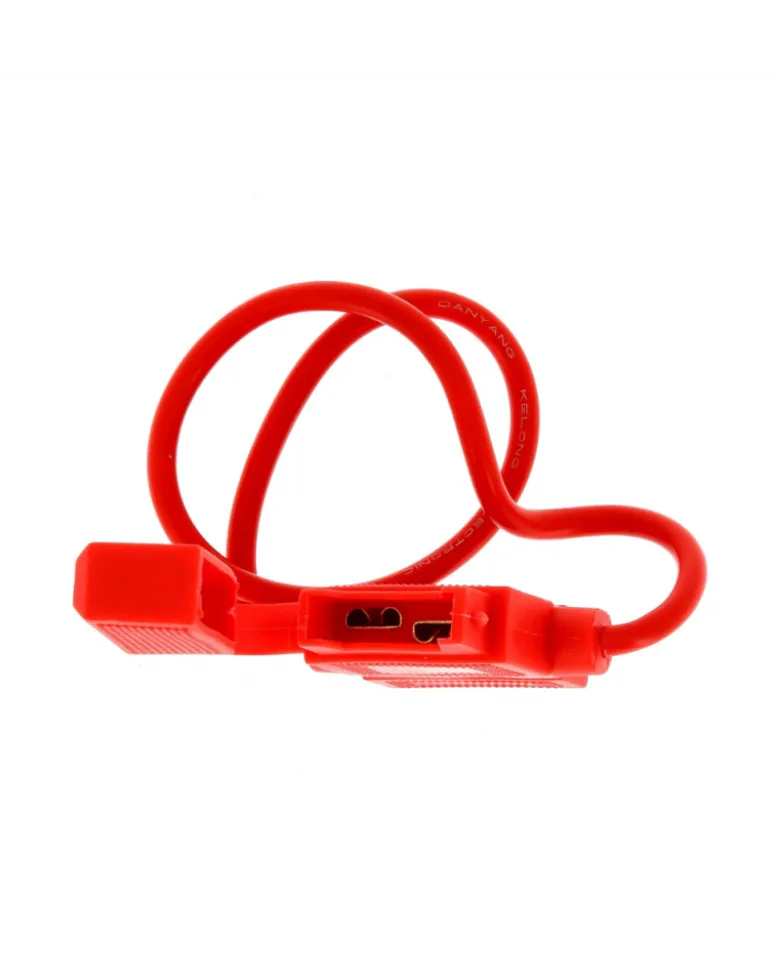

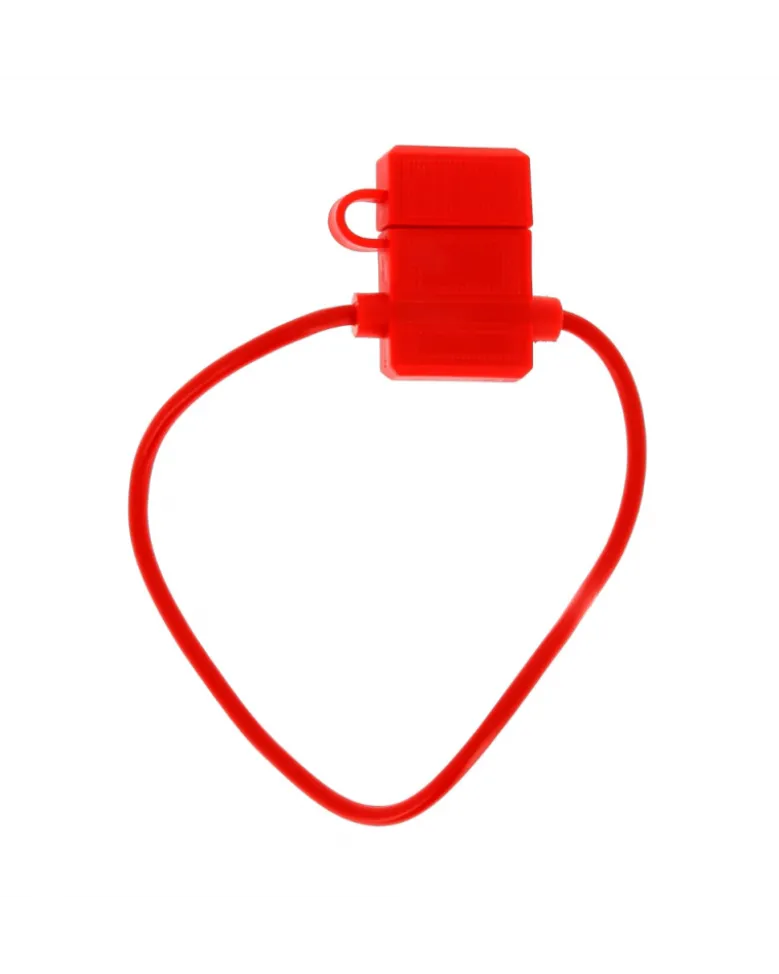

Porte fusible, plat – Restagraf

Le porte fusible étanche Restagraf permet de protéger un fusible plat contre l’eau et l’humidité, évitant les courts-circuits.

Porte fusible, plat – Restagraf

Vous souhaitez protéger un fusible plat de votre véhicule ? Restagraf vous propose son porte fusible étanche, résistant à l’eau et l’humidité.

À quoi sert le porte fusible Restagraf ?

Le porte fusible Restagraf est étanche, il empêche l’eau et l’humidité de pénétrer dans les fusibles plats et de causer des courts-circuits ou de la corrosion. Il protège également les fusibles contre l’accumulation de poussière et d’autres saletés pouvant provoquer des défaillances électriques en compromettant le bon contact entre les fusibles et leurs supports.

De plus, le porte fusible résiste aux vibrations, aux chocs et aux conditions environnementales difficiles.

Comment brancher un porte fusible ?

Pour commencer, éteignez le véhicule et débranchez la batterie pour éviter tout risque de court-circuit. Coupez les câbles aux longueurs appropriées pour les raccordements, ils doivent être assez longs pour atteindre les bornes du porte fusible sans tension excessive. Ensuite, dénudez les extrémités des câbles en utilisant un dénudeur de fils, laissant suffisamment de cuivre exposé pour les connexions.

Fixez le porte fusible à l’emplacement que vous avez choisi et connectez le câble d’alimentation à la borne d’entrée (IN) du porte fusible, il provient généralement de la batterie ou d’une source d’alimentation principale. En seconde partie, connectez le câble de sortie aux bornes de sortie (OUT) du porte fusible, celui-ci ira vers le circuit ou le composant que vous souhaitez protéger.

Utilisez un tournevis pour serrer les vis de fixation des câbles et insérez le fusible plat dans le porte fusible. Pour finir, reconnectez la batterie de votre véhicule et démarrez-le afin de vérifier que le circuit protégé fonctionne correctement.

Caractéristiques techniques :

• Sachet de 1 pièce
• Section du fil conducteur : 2.5 mm2
• Diamètre du fil et isolant : 3.8 mm
• Intensité sous DC : 30 A
• Longueur hors tout : 310 mm
• Longueur du corps : 37.5 mm
• Hauteur hors tout : 42.5 mm
• Température d’utilisation : 50°C
• Largeur hors tout : 9.8 mm
• Se monte sur/dans/avec : FSTD mm
• Matière : laiton
• Sans Chrome 6
• Couleur : rouge
