Les mini pointes de contrôle Kstools permettent d’effectuer des mesures précises en piquant directement à l’arrière des connecteurs, sans détériorer l’isolation des câbles.

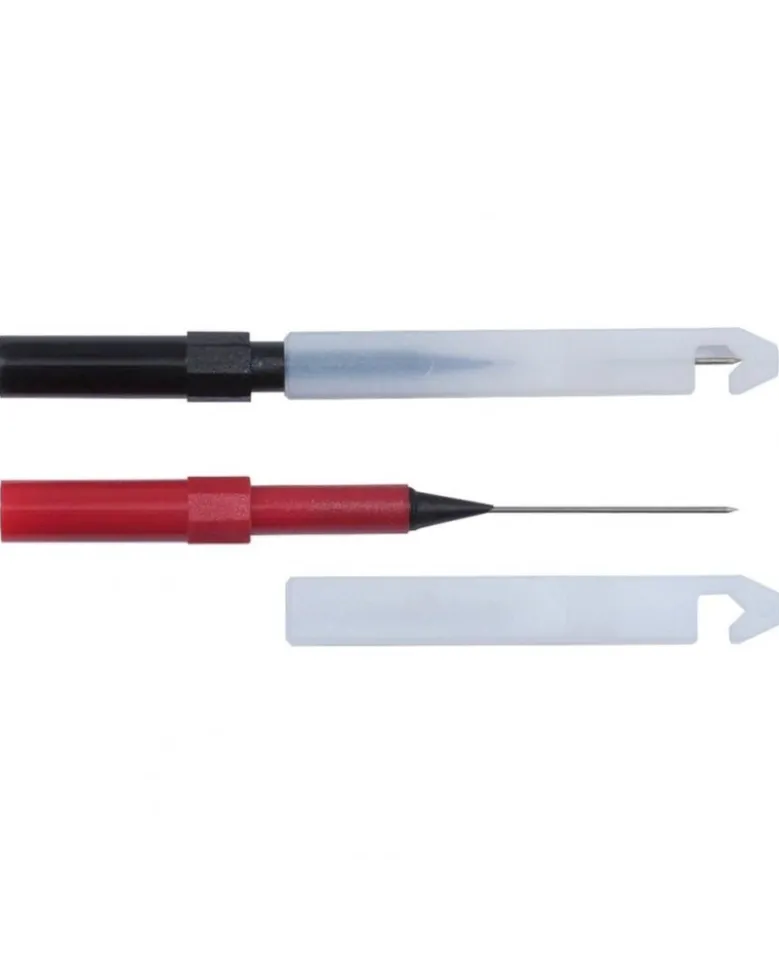

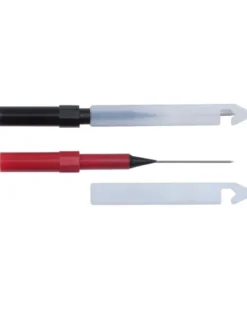

Mini pointes de contrôle, TESTTRONIC, 2pcs – KSTOOLS

Testez rapidement les faisceaux électriques sans avoir à démonter, couper ou dénuder un câble grâce aux mini pointes de contrôle TESTTRONIC Kstools.

Pourquoi choisir les pointes de contrôle 150.0920 ?

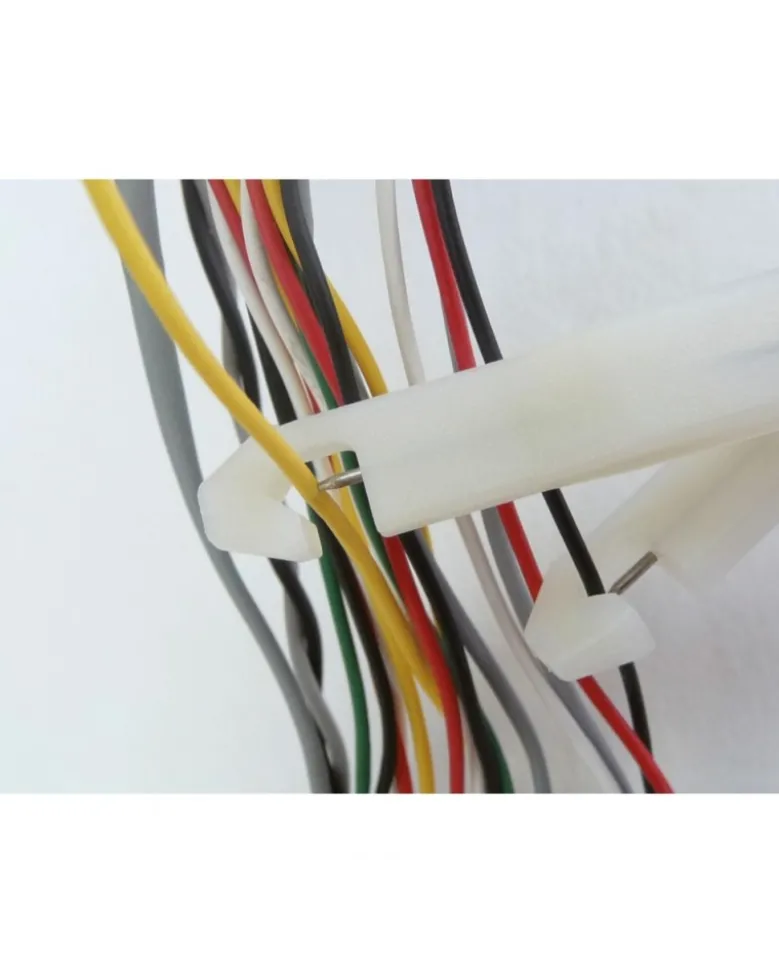

Les mini pointes de contrôle Kstools sont conçues pour simplifie les diagnostics électriques, notamment lorsque l’accès aux connecteurs est limité ou qu’aucun circuit ouvert n’est disponible. Équipées d’une aiguille fine en acier à ressort, elles permettent d’effectuer des mesures précises en piquant directement à l’arrière des connecteurs, sans détériorer l’isolation des câbles.

Leur mini pointe de contrôle flexible, également en acier ressort, les rend adaptées à des câbles de diamètre compris entre 1,0 et 2,5 mm. Grâce à leur perce-câble intégré (piercer), il est possible de faire un point de contact net et rapide dans les gaines isolantes. Enfin, leur compatibilité avec les fiches bananes offre une connexion simple et sécurisée aux outils de mesure, comme un multimètre ou un oscilloscope.

Différentes situations possibles :

• Test de capteurs, calculateurs ou circuits CAN
• Contrôle de tension ou de signal
• Vérification de circuits imprimés ou de cartes électroniques
• Test de petits conducteurs
• Contrôle de systèmes embarqués
• Mesure de tension, résistance ou continuité dans les réseaux basse tension

Comment utiliser les mini pointes de contrôle TESTTRONIC ?

Commencez par connecter la fiche banane de votre appareil de mesure dans le raccord prévu à cet effet sur la mini pointe de contrôle. Si vous utilisez la pointe en aiguille, insérez-la délicatement à l’arrière du connecteur jusqu’à ce qu’elle entre en contact avec le conducteur interne, sans forcer pour ne pas endommager l’isolation.

Pour la version perce-câble, exercez une légère pression afin de traverser la gaine isolante du fil proprement, sans détériorer la structure du câble.

Pendant la mesure, maintenez la pointe stable sans tirer sur le faisceau pour éviter tout risque de détérioration. Il est également recommandé de couper l’alimentation du circuit, afin d’éviter tout court-circuit ou choc électrique. Une fois la mesure effectuée, retirez la pointe doucement pour préserver l’intégrité du câble ou du connecteur.

Caractéristiques techniques :

• Longueur totale : 190 mm
• Matière : acier trempé
• 2 pièces
• Poids : 30 g
