Cet embout pour coupleur fileté mâle 1/4 » KS Tools relie votre flexible ou votre outil à un coupleur rapide ISO B et maintient la pression d’air dans le circuit.

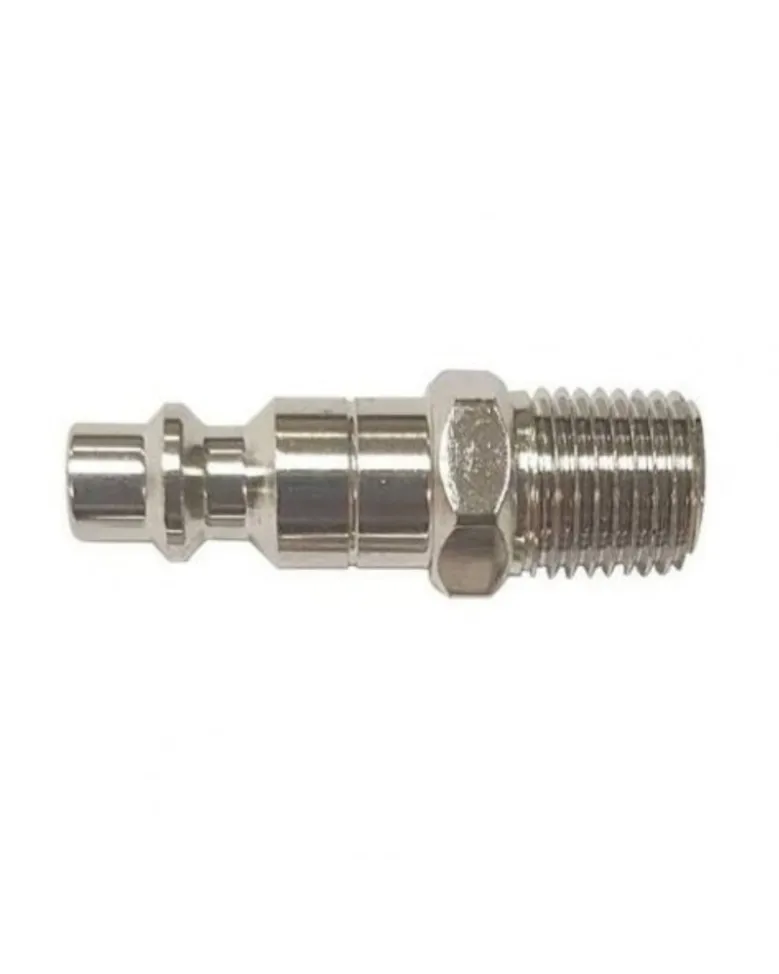

Embout pour coupleur​, fileté mâle 1/4 », L.40mm – Kstools

Une fuite sur un raccord d’air comprimé se remarque vite, car le compresseur redémarre plus souvent et l’outil perd de la force au serrage. Cet embout pour coupleur relie le réseau d’air de l’atelier à vos outils pneumatiques par un filetage mâle 1/4 » qui se visse sur le flexible ou sur l’entrée de l’outil. Le corps en laiton suit le profil ISO B et se loge dans les coupleurs de même norme, ce qui laisse passer l’air sans perte au niveau de la jonction.

Pourquoi choisir cet embout pour coupleur dans votre atelier ?

Dans un atelier automobile, les outils pneumatiques tournent plusieurs heures par jour et le moindre raccord qui fuit fait chuter la pression au poste de travail. L’embout règle ce problème en fermant la liaison entre le flexible et le coupleur, à condition d’avoir posé un ruban d’étanchéité sur le filetage. Le laiton résiste à la chaleur dégagée par le compresseur et aux chocs des manipulations répétées, et il ne se déforme pas lorsqu’on le serre à la clé. Le filetage mâle 1/4 » correspond à l’entrée de la plupart des outils d’atelier courants, si bien que le montage se fait sans adaptateur supplémentaire. L’air arrive donc à l’outil avec une pression stable, et la clé à chocs ou la ponceuse garde un régime régulier pendant le travail.

Quels sont les avantages de cet embout pour coupleur pneumatique ?

Le profil ISO B de cet accessoire permet de l’associer à tous les coupleurs rapides de cette norme, quelle que soit la marque. Le 6 pans extérieur de 14mm accepte une clé plate pour serrer fermement le filetage et pour le démonter sans abîmer les flancs de la pièce. Avec ses 40mm de longueur et ses 22g, l’embout n’ajoute presque aucun poids au bout du flexible, ce qui évite de tirer sur le raccord et de fatiguer la main de l’opérateur. Le laiton moulé d’un seul bloc ne comporte aucune soudure ni assemblage, et il résiste à la rouille que provoque l’eau de condensation présente dans l’air comprimé.

Comment installer cet embout pour coupleur sur votre réseau d’air ?

• Coupez l’arrivée d’air comprimé et purgez le circuit pour supprimer toute pression résiduelle.
• Enroulez du ruban d’étanchéité sur le filetage mâle 1/4 » ou appliquez un joint pneumatique adapté, puis vissez l’embout sur le flexible ou sur l’outil.
• Placez une clé plate de 14mm sur le 6 pans extérieur et serrez fermement pour bloquer le filetage.
• Rétablissez la pression, enclenchez l’outil dans le coupleur rapide et vérifiez que l’ensemble tient sans fuite audible.

Caractéristiques techniques

• Marque : KS Tools.
• Référence : 515.4459.
• Matière : laiton.
• Compatibilité : ISO B.
• Filetage D1 : 1/4 ».
• Filetage D2 : 11,7mm.
• 6 pans extérieur : 14mm.
